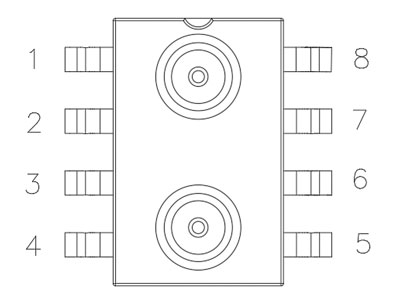

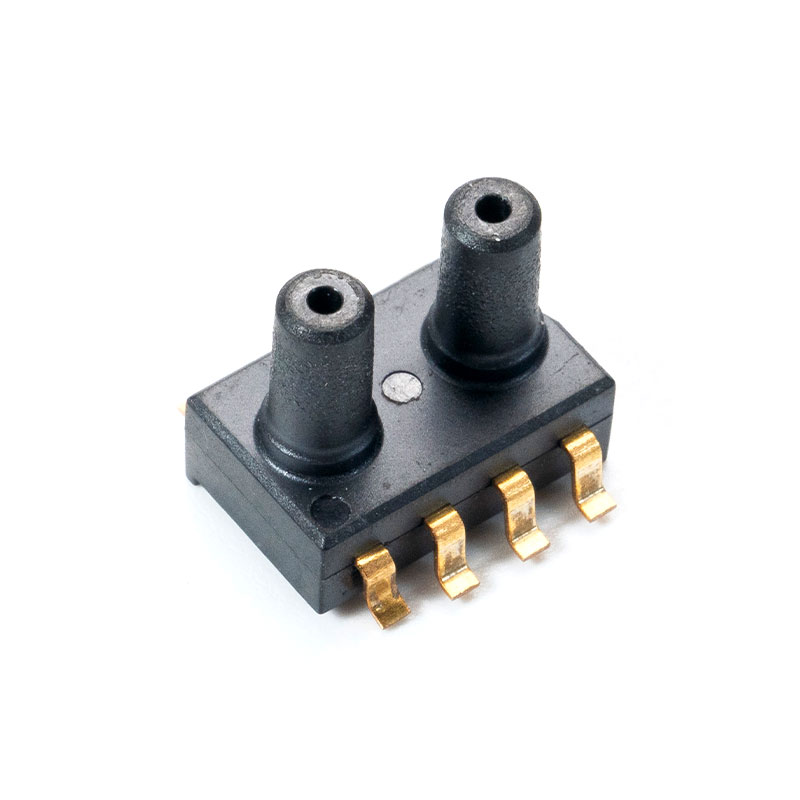

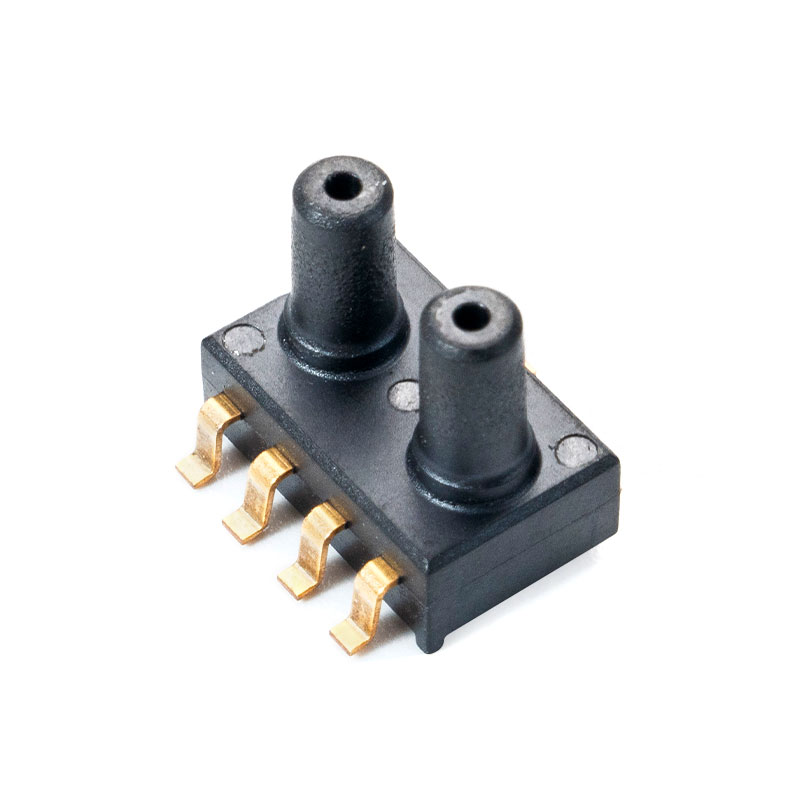

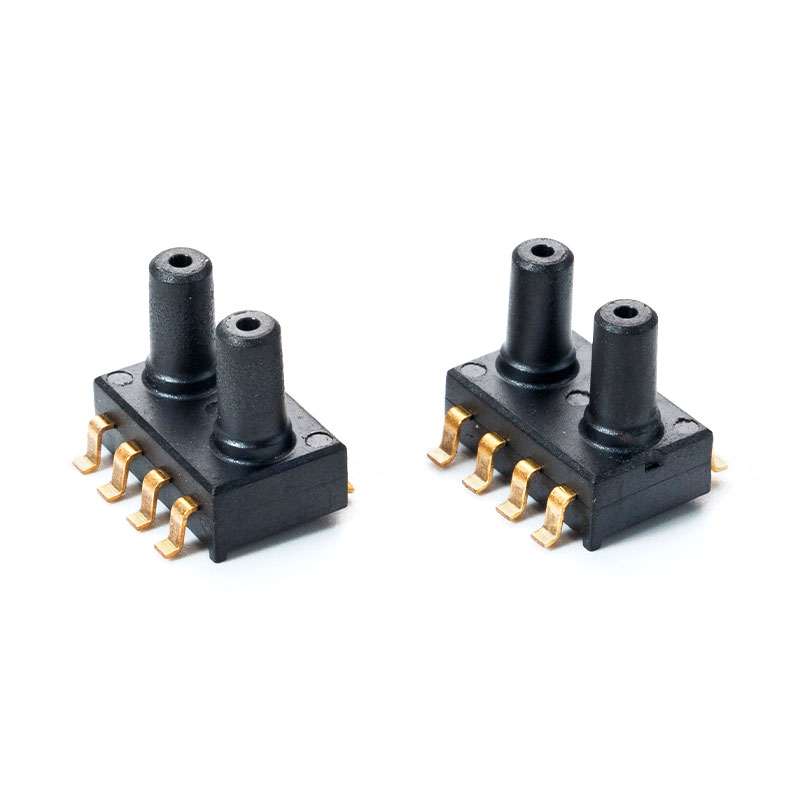

پیکربندی پین (MCP-H20)
| توضیحات |  | نه | نماد | تعریف |
| P1 P2 | 1 | N/C | به مدار خارجی یا زمین وصل نکنید | |
| 2 | VDD | منبع تغذیه | ||
| 3 | خارج | ولتاژ خروجی | ||
| 4 | N/C | به مدار خارجی یا زمین وصل نکنید | ||
| 5 | N/C | به مدار خارجی یا زمین وصل نکنید | ||
| 6 | N/C | به مدار خارجی یا زمین وصل نکنید | ||
| 7 | N/C | به مدار خارجی یا زمین وصل نکنید | ||
| 8 | GND | زمین |
مشخصات فنی (MCP-H20)
پارامترهای الکتریکی
| مشخصه | نماد | حداقل | تایپ کنید | حداکثر | واحد |
| Vs=5.0V (سری MCP-H20-A) | V اس | 4.75 | 5 | 5.25 | VDC |
| Vs=3.3V (سری MCP-H20-B) | V اس | 3 | 3.3 | 3.6 | VDC |
| جریان کار | من o | - | 3 | mADC | |
| دقت (0℃ تا 85℃) | - | - | - | 1.5 | % V FSS |
| وضوح ADC | آرES ADC | - | 24 | - | بیت |
| وضوح DAC | آرES DAC | - | 12 | - | بیت |
| زمان پاسخگویی | تی R | - | 2.5 | - | ms |
| زمان گرم کردن | - | - | 100 | - | ms |
| حفاظت ESD | - | - | 2 | - | کیلوولت |
پارامترهای خروجی
سری MCP-H20-A (ولتاژ منبع تغذیه: 5.0 ولت)
| مشخصه | نماد | حداقل | تایپ کنید | حداکثر | واحد |
| حداقل pressure offset (0℃ to 85℃) | V خاموش | 0.44 | 0.5 | 0.56 | VDC |
| خروجی در مقیاس کامل (0℃ تا 85℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| دهانه در مقیاس کامل (0℃ تا 85℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
سری MCP-H20-B (ولتاژ منبع تغذیه: 3.3 ولت)
| مشخصه | نماد | حداقل | تایپ کنید | حداکثر | واحد |
| حداقل pressure offset (0℃ to 85℃) | V خاموش | 0.055 | 0.1 | 0.145 | VDC |
| خروجی در مقیاس کامل (0℃ تا 85℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| دهانه در مقیاس کامل (0℃ تا 85℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
مشخصات فشار و دما (MCP-H21)
جدول 1: مشخصات فشار خروجی @ VDD = 5.0 ولت، تی = 25 ℃، مگر اینکه غیر از این ذکر شده باشد
| پارامتر | نماد | شرایط | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده اندازه گیری فشار 1 | PFS | -100 | 200 | Kpa | ||
| وضوح فشار | فشار | 0.05 | %FS | |||
| فشار Accuracy2 | در 25 درجه سانتیگراد | -0.1 | 0.1 | %FS | ||
| مجموع خطا باند 3 | TEB | از 25 تا 60 درجه سانتیگراد | -0.3 | 0.3 | %FS | |
| از -40 تا 85 درجه سانتیگراد | -1 | 1 | %FS | |||
| دریفت طولانی مدت | پس از یک دوره 1 ساله | 0.15 ± | %FS | |||
| تاثیر لحیم کاری مجدد | IPC/JEDEC J-STD-020C | ± 0.2 | %FS |
1. سمت فشار بالا در سمت مشخص شده است.
2. حداکثر انحراف از یک خط مستقیم مناسب (BFSL) متناسب با خروجی که در محدوده فشار در 25 درجه سانتیگراد اندازه گیری می شود. شامل تمام خطاهای ناشی از غیر خطی بودن فشار، هیسترزیس و تکرارناپذیری می باشد.
3. باند خطای فشار کل شامل تمام خطاهای دقت، خطاهای حرارتی در محدوده دمای جبران شده و تحمل کالیبراسیون دهانه و افست است. برای خروجی سنسور ایده آل با توجه به فشار و دما ورودی، مقادیر TEB فقط در ولتاژ تغذیه کالیبره شده معتبر است.
جدول 2: مشخصات دمای خروجی @ VDD = 5.0 ولت، T = 25 درجه سانتیگراد، مگر اینکه چیز دیگری ذکر شود
| پارامتر | نماد | شرایط | حداقل | تایپ کنید。 | حداکثر | واحد |
| دمای عملیات | T OP | -20 | 85 | ℃ | ||
| دقت مطلق دما | -10 تا 50 درجه سانتیگراد | ± 1.0 | ℃ | |||
| حداکثر Error with Power | منبع تغذیه از 1.8 ولت تا 5.5 ولت | ± 0.1 | ℃ | |||
| وضوح دمای داده های خروجی | 0.01 | ℃ |
مشخصات الکتریکی (MسیP-H21)
جدول 3: ویژگی های DC @VDD=5.0 V، T=25℃، مگر اینکه غیر از این ذکر شود
| پارامتر | نماد | شرایط | حداقل | تایپ کنید | حداکثر | واحد |
| میانگین جریان عملیات | من DDAVP | یک تبدیل در ثانیه | 4.5 | 6.4 | μA | |
| اوج جریان | من اوج | تبدیل فشار | 1.5 | mA | ||
| تبدیل دما | 0.95 | mA | ||||
| جریان عرضه آماده به کار | من DDSTB | در 25 درجه سانتیگراد | 0.2 | μA | ||
| فرکانس ساعت داده سریال | f SCLK | من 2 پروتکل C، مقاومت pull-up 4.7k | 100 | 400 | کیلوهرتز | |
| ولتاژ بالا ورودی دیجیتال | VIH | 0.8 | V | |||
| ورودی دیجیتال ولتاژ پایین | VIL | 0.2 | V | |||
| خروجی دیجیتال ولتاژ بالا | V اوه | منO = 0.5 mA | 0.9 | V | ||
| خروجی دیجیتال ولتاژ پایین | V OL | منO = 0.5 mA | 0.1 | V | ||
| منnput Capacitance | C منN | 10 | pF | |||
| من2C Pull-Up Resistors | آر PU | 3.3 | 4.7 | 10 | KΩ |
حداکثر مطلق رتبه (MCپ-H21)
جدول 4: حداکثر امتیاز مطلق
| پارامتر | نماد | شرایط | حداقل | حداکثر | واحد |
| فشار بیش از حد | P حداکثر | 3X | |||
| ولتاژ تغذیه | V DD | -0.3 | 6.5 | V | |
| ولتاژ رابط | V اگر | -0.3 | VDD 0.3 | V | |
| محدوده دمای ذخیره سازی | تی SتیG | -40 | 150 | ℃ | |
| حداکثرimum Soldering Temperature | تی ام اس | حداکثر 10 ثانیه | 250 | ℃ | |
| رتبه بندی ESD | مدل بدن انسان | -2 | 2 | کیلوولت |
قرار گرفتن در معرض حداکثر شرایط رتبه بندی برای دوره های طولانی ممکن است بر قابلیت اطمینان دستگاه تأثیر بگذارد.
