پارامترهای خروجی
سری MCP-H10-A
| مشخصه | نماد | حداقل | تایپ کنید | حداکثر | واحد |
| حداقل pressure output（0℃ to 85℃）@ VS = 5.0V | V خاموش | 0.44 | 0.5 | 0.56 | VDC |
| حداکثر pressure output（0℃ to 85℃）@ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| خروجی در مقیاس کامل (0 ℃ تا 85 ℃) @ VS = 5.0 ولت | V FSS | 3.88 | 4 | 4.12 | VDC |
سری MCP-H10-B
| مشخصه | نماد | حداقل | تایپ کنید | حداکثر | واحد |
| حداقل pressure output（0℃ to 85℃）@ VS =3.3V | V خاموش | 0.055 | 0.1 | 0.145 | VDC |
| حداکثر pressure output（0℃ to 85℃）@ VS =3.3V | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| خروجی در مقیاس کامل (0 ℃ تا 85 ℃) @ VS = 3.3 ولت | V FSS | 2.91 | 3 | 3.09 | VDC |

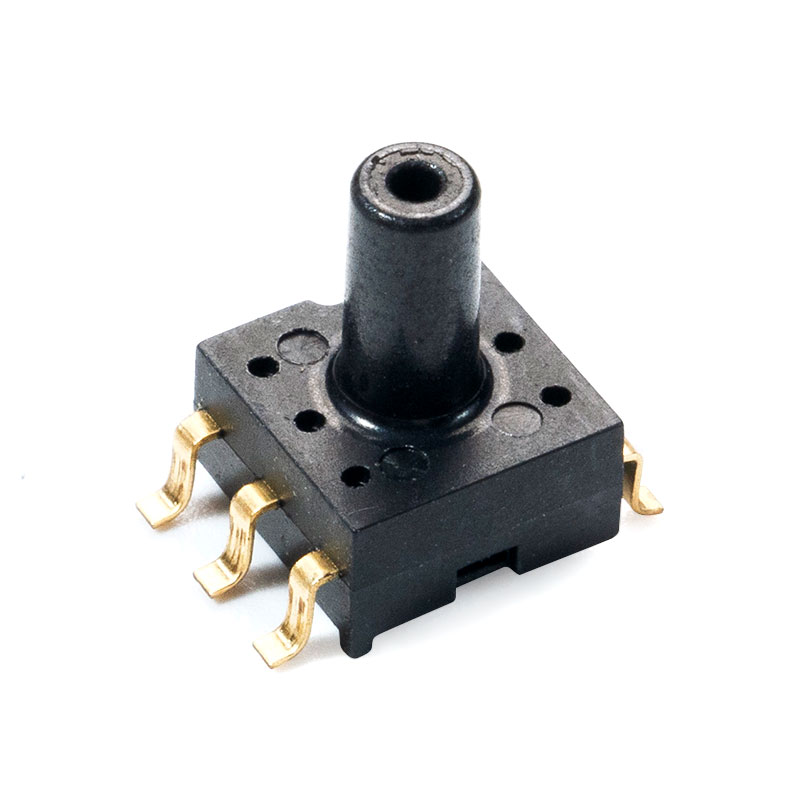

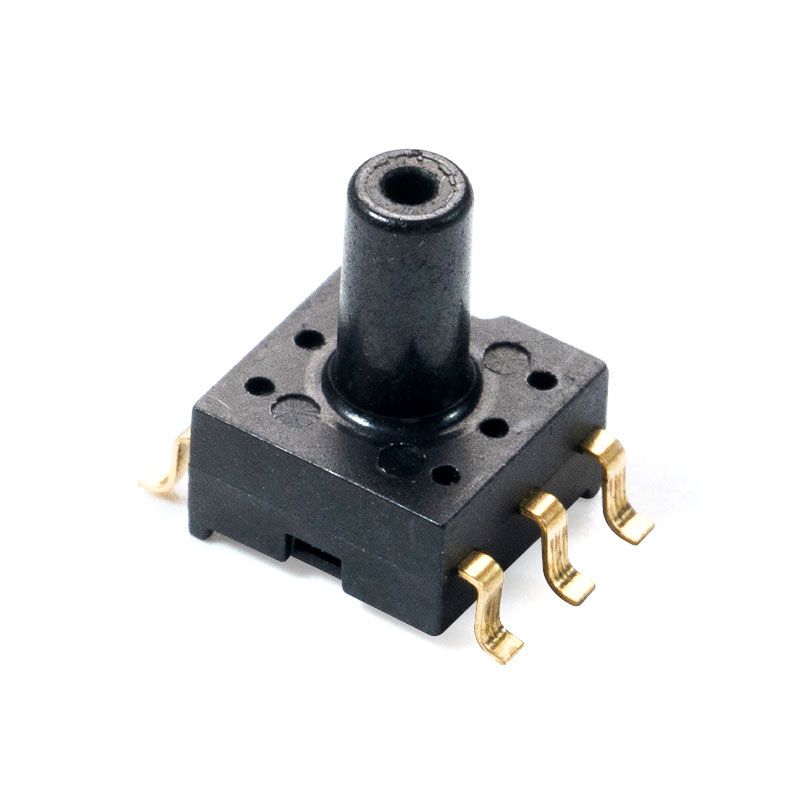

شرح عملکرد
نمای کلی
سنسور فشار سری MCP-H10 از یک تراشه فشار پیزورمقاومتی MEMS به عنوان عنصر سنجش فشار استفاده میکند که سیگنال خام متناسب با فشار محیط را تولید میکند. یک تراشه تهویه با یک ADC داخلی 24 بیتی عنصر حساس را هدایت می کند، سیگنال اصلی آن را تقویت می کند، دما و خطی بودن را جبران می کند و یک سیگنال خروجی ولتاژ آنالوگ را که به صورت خطی با فشار اعمال شده مرتبط است، خروجی می دهد.
تابع انتقال
 |  |

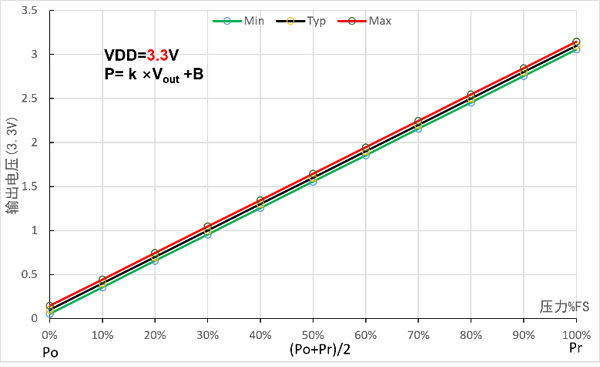

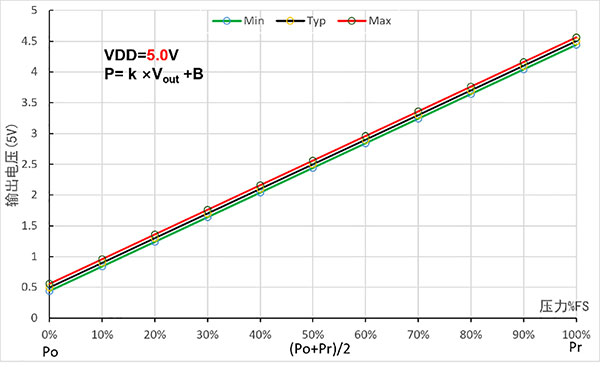

شکل 3.1 تابع انتقال خروجی آنالوگ
P= ک ×Vout ب
توجه: Vout ولتاژ خروجی آنالوگ است (واحد: V). P مقدار فشار (بر حسب کیلو پاسکال) است. ک. ب نشان دهنده ضریب خطی و افست است که در جدول زیر نشان داده شده است.
جدول 3.1 پارامترهای تابع انتقال خروجی آنالوگ
| مدل محصول (5.0 ولت) | محدوده (کیلو پاسکال) | ولتاژ خروجی (V) | ضرایب و جبران | |||
| پو | Pr | O L | O اچ | ک | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0.3125 |
| MCP-H10-A2KP5PN | -2.5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0.625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6.25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1.25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12.5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12.5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137.5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62.5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237.5 |
| مدل محصول (3.3 ولت) | محدوده (کیلو پاسکال) | ولتاژ خروجی (V) | ضرایب و جبران | |||
| پو | Pr | OL | اوه | ک | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0.083 |
| MCP-H10-B2KP5PN | -2.5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0.167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0.333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
