مشخصات الکتریکی (MCP-H10)
| مشخصه | نماد | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ @ Vs=5.0V (سری MCP-H10-A) | V اس | 4.75 | 5 | 5.25 | VDC |
| ولتاژ @ Vs=3.3V (سری MCP-H10-B) | V اس | 3 | 3.3 | 3.6 | VDC |
| جریان کار | آیو | - | 3 | mADC | |
| دقت (0 ℃ تا 85 ℃) | - | - | - | 1.5 | % V افSS |
| وضوح ADC | آرES ADC | - | 24 | - | بیت |
| وضوح DAC | آرES DAC | - | 12 | - | بیت |
| فرکانس | F سیستم | 1 | مگاهرتز | ||
| زمان پاسخگویی | تی R | - | 2.5 | - | mS |
| زمان شروع | - | - | 100 | - | mS |
| حفاظت ESD | - | - | 2 | - | KV |

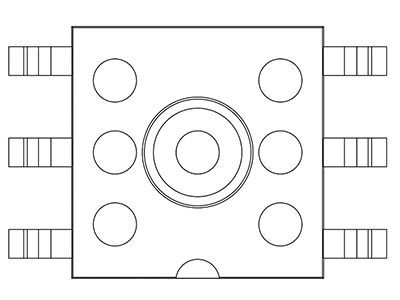

بسته بندی و تعریف پین (H11Datasheet)
| توصیف کنید | نه | تعریف پین | توضیح دهید | ||
 | 1 | N/C | در هوا معلق | ||
| 1 | 6 | 2 | SDA | من 2 پین داده دو طرفه سریال C | |
| 2 | 5 | 3 | SCL | من 2 پین ورودی ساعت سریال C | |
| 3 | 4 | 4 | VDD | منبع تغذیه | |
| 5 | GND | زمینه ها | |||
| 6 | N/C | در هوا معلق | |||
حداکثر امتیاز مطلق (H11Datasheet)
| پارامتر | علامت بزنید | حداقل | معمولی | حداکثر | واحد | یادداشت ها |
| ولتاژ | VDD | -0.3 | 5.8 | V | ||
| ولتاژ پین دیجیتال | Vio ، حفاری | -0.3 | VDD 0.3 | V | 25 درجه سانتی گراد | |
| فشار اضافه بار | Pproof | 2X | kPaG | |||
| فشار ترکیدگی | Pburst | 3X | kPaG | |||
| حفاظت ESD | HBM | 4 | کیلوولت | |||
| دمای ذخیره سازی | Tstg | -40 | 125 | °C |
محدوده کاری توصیه شده (H11Datasheet)
| پارامتر | علامت بزنید | حداقل | معمولی | حداکثر | واحد | یادداشت ها |
| ولتاژ منبع تغذیه 1 | VDD | 3.0 | 5 | 5.5 | V | |
| محدوده عملیاتی | پرانگه | -100 | 1000 | کیلو پاسکال | گزینه های محدوده چندگانه در دسترس است | |
| دمای عملیات | تاپر | -20 | 85 | °C |
