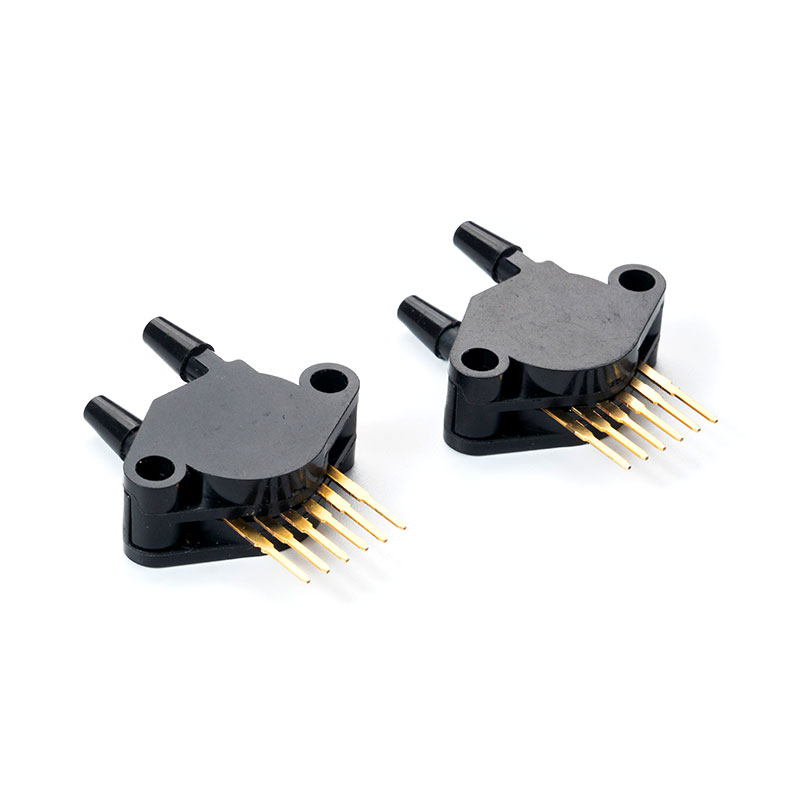

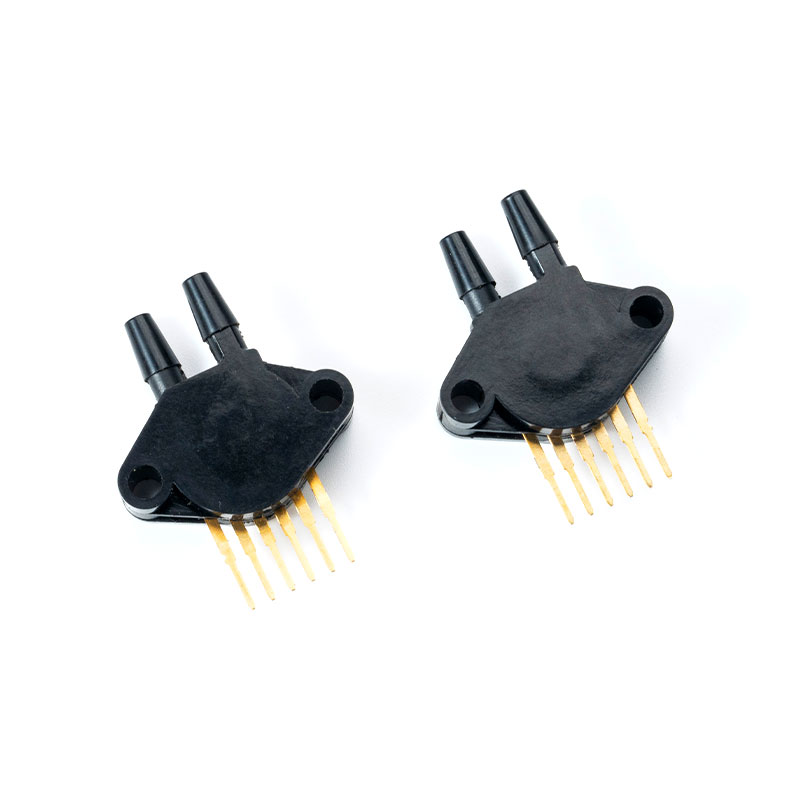

سری MCP5XXXDP دارای سنسور فشار سیلیکونی یکپارچه است
تهویه سیگنال، جبران دما و کالیبراسیون
1 توضیحات کلی
مبدل های پیزومقاومتی MCP5XXXDP سنسورهای فشار سیلیکونی یکپارچه هستند. MCP5XXXDP برای طیف وسیعی از کاربردها طراحی شده است، به ویژه برنامه هایی که از میکروکنترلر یا ریزپردازنده با ورودی های آنالوگ به دیجیتال استفاده می کنند. این مبدل تکنیک های پیشرفته ریزماشین کاری، فلزی شدن لایه نازک و پردازش دوقطبی را برای ارائه سیگنال خروجی آنالوگ دقیق و سطح بالا که متناسب با فشار اعمال شده است، ترکیب می کند.
2 ویژگی ها و مزایا
1. محدوده فشار اختیاری: 0kpa ~ 700kpa
2. نوع فشار
مطلق: مرجع خلاء داخلی و خروجی متناسب با فشار مطلق است
فشار گیج: بر اساس فشار اتمسفر، خروجی و تغییر فشار اتمسفر را فراهم می کند.
متناسب
فشار دیفرانسیل: امکان اندازه گیری فشار در دو پورت فشار را فراهم می کند
3. دمای بیش از 10 درجه سانتیگراد تا 60 درجه سانتیگراد جبران شده است
4. دمای نگهداری -40 درجه سانتی گراد تا 125 درجه سانتی گراد
5. مواد: پوسته محصور شده یکپارچه اپوکسی بادوام، پوسته دریچه هوا پذیرفته شده، نایلون با دمای بالا
6. سیگنال خروجی: سیگنال آنالوگ
3 زمینه های کاربردی
1. پزشکی: مانیتورها، ماشینهای بیهوشی، تجهیزات آنالیز خون، کروماتوگرافی گازی، ابزارهای گازی، فشار هوای بخش، دستگاههای دیالیز کلیه، نبولایزرها، کنترلهای پنوماتیک، دستگاههای تنفسی، تجهیزات آپنه خواب، اسپیرومترها، ونتیلاتورها
2. صنعتی: اندازه گیری فشار هوا، هواپیماهای بدون سرنشین، کالیبراتورهای اندازه گیری، کروماتوگرافی گازی، ابزار اندازه گیری گاز، فرستنده ها، کیفیت هوای داخل ساختمان، علوم زیستی، کنترل پنوماتیک، بالون های هواشناسی.
راهنمای سفارش
| مدل محصول | محدوده اندازه گیری (کیلو پاسکال) | محدوده ولتاژ خروجی (V) | دقت | نوع فشار | منبع تغذیه ولتاژ | ||||
| پو | Pr | OL | اوه | مطلق | فشار سنج | فشار دیفرانسیل | |||
 | محدوده اندازه گیری (کیلو پاسکال) | محدوده ولتاژ خروجی (V) | دقت | مطلق | فشار سنج | فشار دیفرانسیل | پوwer Supply | ||
| MCP4250DP | 0 | 250 | 0.2 | 4.9 | 1.4% ± | ● | 5 ولت | ||
| MCP5050DP | 0 | 50 | 0.2 | 4.7 | 2.5% ± | ● | 5 ولت | ||
| MCP5100DP | 0 | 100 | 0.2 | 4.7 | 2.5% ± | ● | 5 ولت | ||
| MCP5500DP | 0 | 500 | 0.2 | 4.7 | 2.5% ± | ● | 5 ولت | ||
| MCP5700DP | 0 | 700 | 0.2 | 4.7 | 2.5% ± | ● | 5 ولت | ||
