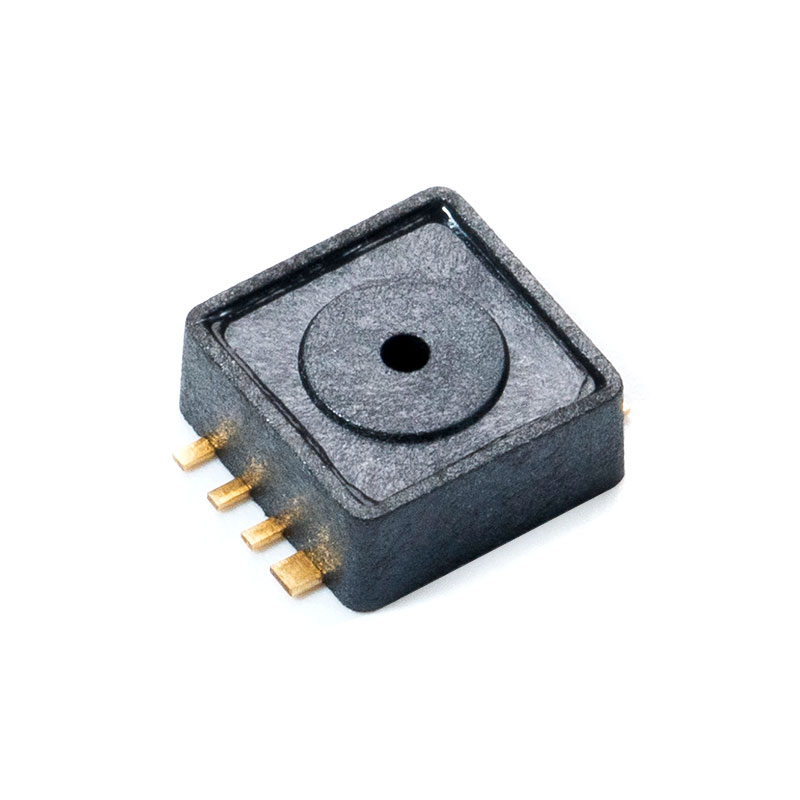

سنسور فشار MCP-J20 برای اتومبیل
  • سنسور فشار MCP-J20 برای اتومبیل
  • سنسور فشار MCP-J20 برای اتومبیل
  • سنسور فشار MCP-J20 برای اتومبیل

سنسور فشار MCP-J20 برای اتومبیل

توضیحات
بازار حسگر محصولات سنسور فشار مطلق کالیبره شده را روانه بازار کرده است. سری MCP-J20 برای انتقال فشار در منیفولد ورودی خودروها و موتورسیکلت ها طراحی شده است.
این محصول از تراشه های تهویه سیگنال درجه خودرو برای کالیبراسیون و جبران خروجی هسته MEMS استفاده می کند و می تواند سیگنال های فشار را از 10 کیلو پاسکال به 1000 کیلو پاسکال به سیگنال های خروجی آنالوگ با محدوده خروجی قابل تنظیم (0 تا 5 ولت) تبدیل کند. ضمن اطمینان از قابلیت اطمینان عالی محصول، این دو تراشه یکپارچه و بسته بندی شده اند و اندازه بسته بندی را تا حد زیادی کاهش می دهند. در عین حال، محصول تهویه‌شده می‌تواند خروجی استاندارد را در محدوده دما و محدوده دقت ارائه دهد و نیاز مشتریان به کالیبره کردن سنسور را از بین ببرد.

مشخصه

حداکثر خطا از 0 درجه سانتیگراد تا 85 درجه سانتیگراد 2.5٪ است.
بسیار مناسب برای ریزپردازنده ها یا سیستم های مبتنی بر میکروکنترلر
بسته بندی نصب روی سطح بسیار کوچک
محدوده دما: -40 درجه سانتیگراد تا 125 درجه سانتیگراد
محدوده J20 (A) 10kPa~1000kPa اختیاری J20(B)10kPa~400kPa
خروجی ولتاژ آنالوگ متناسب/مطلق

برنامه های کاربردی معمولی

کاربردهای خودرو (اندازه گیری فشار منیفولد)
کنترل صنعتی
کاربرد فشار موتور سیکلت
حسگرهای هیبریدی و انرژی جدید به کمک خلاء
تشخیص فشار گاز CNG
فشارسنج

با ما تماس بگیرید
PREV：سنسور فشار MCP-J20A، J20B، J20C برای خودروها
بعدی：سنسور فشار MCP-J10، MCP-J11، MCP-J12 برای اتومبیل

3.1. نمای کلی

سنسور فشار سری MCP-J20 از یک هسته پیزورزیستیو MEMS به عنوان عنصر حساس به فشار استفاده می کند که سیگنال خام متناسب با فشار محیط را تولید می کند. تراشه تهویه با یک ADC داخلی 16 بیتی قطعه حساس را هدایت می کند و تقویت می کند، دما را جبران می کند و سیگنال اصلی را خطی می کند تا سیگنال خروجی ولتاژ آنالوگ را که به طور خطی با فشار اعمال شده مرتبط است، تولید کند.



تابع انتقال

OUT=الف×P ب
توجه：
OUT ولتاژ خروجی آنالوگ است که بر حسب ولت اندازه گیری می شود.
P مقدار فشار، فشار مطلق، بر حسب کیلو پاسکال است.
جدول زیر را برای A و B ببینید.

شکل 3.1 تابع انتقال خروجی شبیه سازی شده

مدل محصول محدوده (کیلو پاسکال) محدوده ولتاژ خروجی (V) سود و افست
پو Pr OL اوه A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
