حداکثر مطلق رتبه بندی (MCP-J10)
| پارامترها | نماد | محدوده | واحد |
| ولتاژ تغذیه آنالوگ | VDD | -0.3 تا 6.0 | V |
| دمای عملیاتی | -40 تا 125 | ℃ | |
| دمای ذخیره سازی | -50 تا 150 | ℃ | |
| دمای محل اتصال | 150 | ℃ | |
| حساسیت به ESD | HBM | 4 | کیلوولت |
توجه: تجاوز از حداکثر امتیاز مطلق ممکن است باعث آسیب دائمی شود و عملکرد طولانی مدت در حداکثر امتیاز مطلق بالا ممکن است بر قابلیت اطمینان دستگاه تأثیر بگذارد.
ویژگی الکتریکی (MCP-J10)
جدول 1. ویژگی های عملیاتی (در مقابل = 5.0 وی دی سی، TA = 25°C، مگر اینکه خلاف آن ذکر شده باشد)
| پارامترها | نماد | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ تغذیه | VS | 4.75 | 5 | 5.25 | وی دی سی |
| جریان عرضه | من o | - | 3 | mAdc | |
| آفست (0 تا 85 درجه سانتیگراد) @ VS = 5.0 ولت | V خاموش | 0.44 | 0.5 | 0.56 | وی دی سی |
| خروجی در مقیاس کامل (0°C تا 85°C) @ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | وی دی سی |
| گستره مقیاس کامل (0 ℃ تا 85 ℃) @ VS=5.0V | V FSS | 3.88 | 4 | 4.12 | وی دی سی |
ادامه جدول 1. ویژگی های عملیاتی (VS = 5.0 Vdc، TA = 25°C، مگر اینکه خلاف آن ذکر شده باشد)
| پارامترها | نماد | حداقل | تایپ کنید | حداکثر | واحد |
| دقت (0°C تا 85°C) | - | - | - | 2.5 | % V FSS |
| زمان پاسخگویی | tR | - | 2.5 | - | ms |
| زمان گرم کردن | - | - | 100 | - | ms |
| پایداری افست | - | - | 0.25 | - | % V FSS |

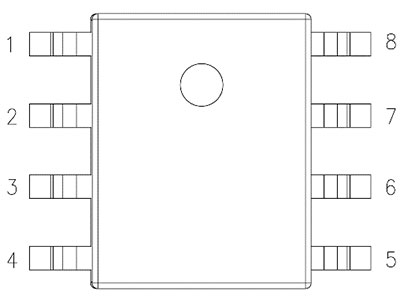

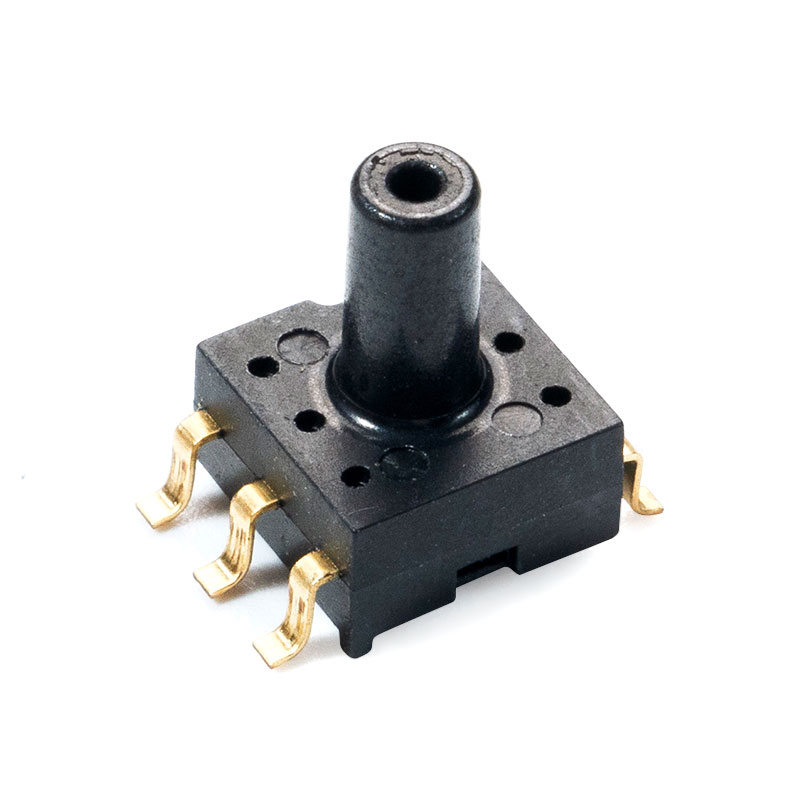

1. بسته بندی و تعریف پین (MCP-J11)
| توصیف کنید | نه | تعریف پین | توصیف کنید | |
 | 1 | N/C | خالی | |
| 2 | خارج | خروجی | باید در هوا معلق باشد | |
| 3 | N/C | خالی | ||
| 4 | GND | زمین | ||
| 5 | VDD | منبع تغذیه | ||
| 6 | N/C | خالی | ||
| 7 | SCL | خط ساعت سریال | ||
| 8 | SDA | SDA |
جدول 1.1 رابطه تعریف پین
توجه:
1.J10：7&8 # پین باید در هوا معلق باشد
2.J11：2 # پین باید در هوا معلق باشد
2. مشخصات فنی
2. مشخصات فنی
| پارامتر | علامت بزنید | حداقل مقدار | مقادیر معمولی | حداکثر مقدار | واحد | یادداشت ها |
| بازنشانی روشن | VDDPOR | 2.8 | V | |||
| جریان کار | ایاود | 2 | 3 | mA | حالت کار | |
| 200 | nA | جریان آماده به کار | ||||
| وضوح ADC | RESRAW | 24 | بیت ها | |||
| دقت فشار خروجی 1،2 | ACC | 1% | %FS | 0°C ~ 60°C | ||
| 1.5٪ | %FS | -20 درجه سانتی گراد ~ 70 درجه سانتی گراد | ||||
| برق به موقع | TUP | 100 | ms | قابل تنظیم | ||
| حفظ داده های EEPROM | Tlive | 10 | سال | @125℃ |
1. دقت شامل غیرخطی بودن، هیسترزیس دما، و پسماند فشار است.
2. دقت عمر کامل بر اساس 1000 ساعت تست HTOL، LTOL، HTSL، THB، و PCT.
2.2.I 2 ج مشخصات الکتریکی
| پارامتر | علامت بزنید | حداقل مقدار | حداکثر مقدار | واحد | یادداشت ها |
| فرکانس ساعت | fBsclB | 1 | مگاهرتز | R=1K | |
| زمان نگهداری پالس پایین ساعت | tBLOWB | 0.52 | ما | ||
| زمان نگهداری پالس بالا ساعت | tBHIGHB | 0.24 | ما | ||
| زمان تاسیس SDA | tBSUDATB | 0.1 | ما | ||
| زمان برگزاری SDA | tBHDDATB | 0.0 | ما | ||
| زمان استقرار در ابتدای هر جلسه | tBSUSTAB | 0.24 | ما | ||
| شروع زمان نگهداری شرایط | tBHDSTAB | 0.24 | ما | ||
| زمان توقف، تعیین زمان | tBSUSTOB | 0.24 | ما | ||
| فاصله زمانی بین دو ارتباط | tBBUFB | 0.52 | ما |
