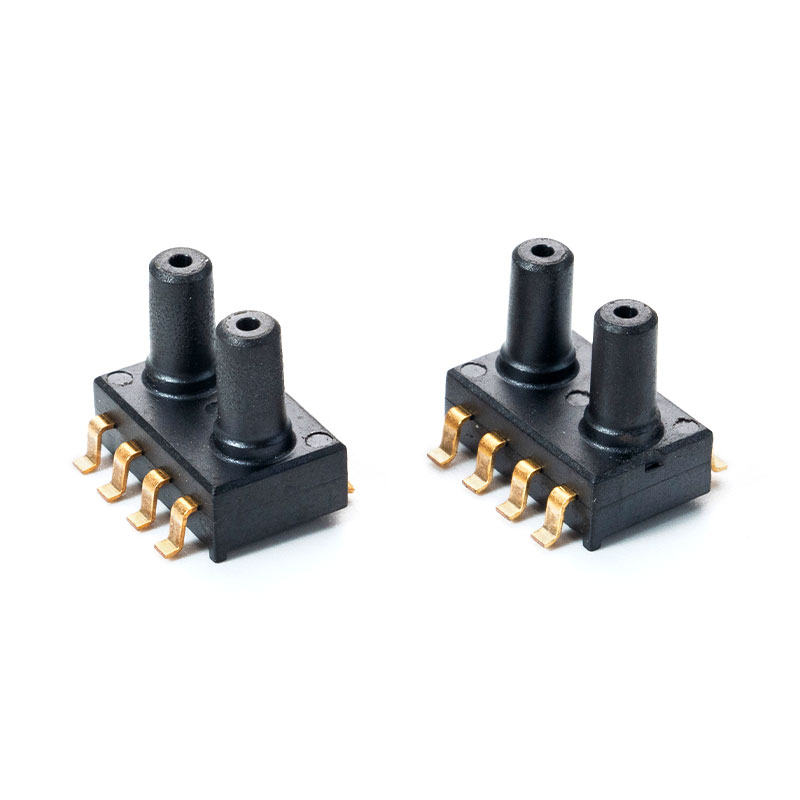

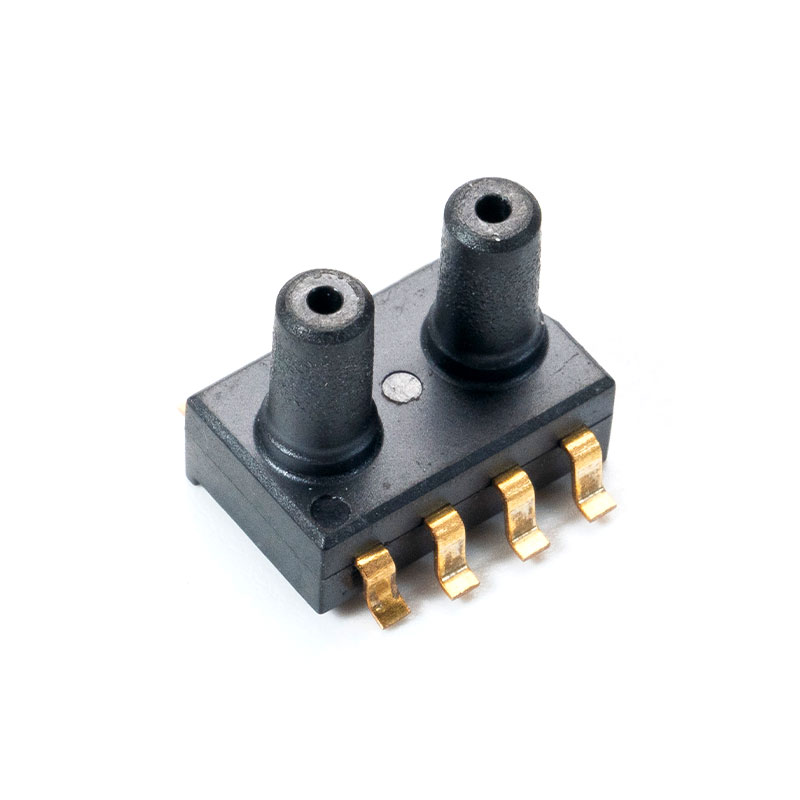

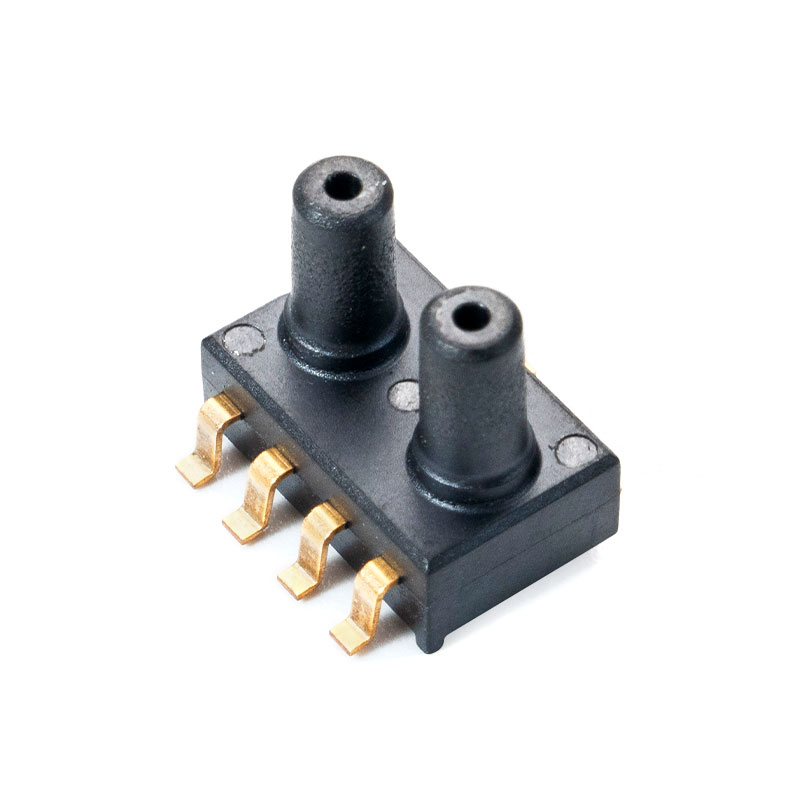

نقشه ثبت
جدول ثبت نام:
| شماره ثبت نام | ارزش ها | توضیحات |
| 1 | -999-9999 | فشار دیفرانسیل (محدود شده با محدوده اندازه گیری) [Pa] (1 = 1 Pa) با علامت |
| 2 | 0-1000 | فشار دیفرانسیل مربوط به محدوده (1 = 0.1٪؛ 1000 = 100٪) |
| 3 | 0/1/2/3 | گزارش وضعیت (0: "سنسور خوب"، 1: "UNDERLOAD"، 2: "OVERLOAD"، 3: "بدون سنسور")) (*) |
| 4 | 1234 | ثبت رمز عبور |
| 5 | 1/2/3 | گزارش فرمان |
| 6 | مطابق جدول دستورات | گزارش پارامتر |
| 7 | 0/1 | ثابت زمانی TAU (0: 0.8s; 1: 4.0 ثانیه) |
| 8 | 0/1/2/3/4/5/6 | محدوده اندازه گیری (طبق جدول محدوده های اندازه گیری) |
| 9 | -999-9999 | افست فرستنده (آموزنده)[ Pa] (1 = 1 Pa) با علامت |
| 10 | -999-9999 | مقدار کمتر محدوده اندازه گیری (اطلاعاتی) [Pa] (1 = 1 Pa) با علامت |
| 11 | -999-9999 | مقدار بالای محدوده اندازه گیری (اطلاعاتی) [Pa] (1 = 1 Pa) با علامت |
| 12 | 0/1 | وضعیت کالیبراسیون افست (صفر) (0: فعال نیست؛ 1: در حال انجام است) |
| 13 | 0-65535 | شمارنده فریم های صحیح |
| 14 | 0-65535 | شمارنده استثنا |
| 15 | 0-65535 | شمارشگر خطا CRC |
| 16 | 0-65535 | شمارشگر خطا بایت |
| 17 | 0-65535 | شمارنده خطای آدرس |
(*) "SENSOR OK" - عملکرد صحیح سنسور. "UNDERLOAD" - بیش از حد پایین.
"OVERLOAD" - بیش از حد مجاز. "بدون سنسور - حسگر وجود ندارد.
جدول فرمان:
| کام و نه. | تابع | پارامتر |
| 1 | آدرس دستگاه را تنظیم کنید | 1-247 (1-مقدار پیش فرض |
| 2 | نرخ انتقال را تنظیم کنید | 96-9600 b/s (مقدار پیشفرض) 192-19200 b/s 576-57600 b/s 1152-115200 b/s |
| 3 | برابری را تنظیم کنید | 0-بدون برابری؛ بدون بیت برابری 1-EVENPARITY؛ (مقدار پیشفرض) 2-تعادل عجیب، |
| 4 | بیت های توقف را تنظیم کنید | 1-1x STOP؛ 1 بیت توقف (مقدار پیش فرض) 2-2 x STOP؛ 2 استاپ بیت |
| 5 | ثابت زمان را تنظیم کنید | 0-0.8s; 1-4.0s; |
| 6 | محدوده اندازه گیری را تنظیم کنید | شناسه با توجه به جدول محدوده های اندازه گیری) |
| 7 | فرآیند کالیبراسیون را شروع کنید | کالیبراسیون افست 1-شروع (صفر کردن) |
| 8 | تنظیم مجدد دستگاه | 1-تنظیم مجدد دستگاه نرم افزار |
| محدوده 1 | محدوده 2 | محدوده 3 | محدوده 4 | محدوده 5 | محدوده 6 | محدوده 7 | محدوده 8 |
| 0-25 | 0-50 | 0-100 | 0-250 | -25-25 | -50-50 | -100-100 | -150-150 |
| -100-100 | 0-100 | 0-250 | 0-500 | 0-1000 | 0-1500 | 0-2000 | 0-2500 |
| 0-1000 | 0-1500 | 0-2000 | 0-2500 | 0-3000 | 0-4000 | 0-5000 | 0-7000 |
یادداشت ها:
•اگر مقدار پارامتر اشتباه یا خارج از محدوده را وارد کنید، مقدار 0xEEEE باید در رجیستر فرمان وارد شود.
•هر بار که دستور فراخوانی می شود، باید با رمز عبور (1234 اعشاری) همراه شود.
فراخوانی دستور از طریق ورودی های رجیستری فردی، باید با وارد کردن رمز عبور تکمیل شود.
