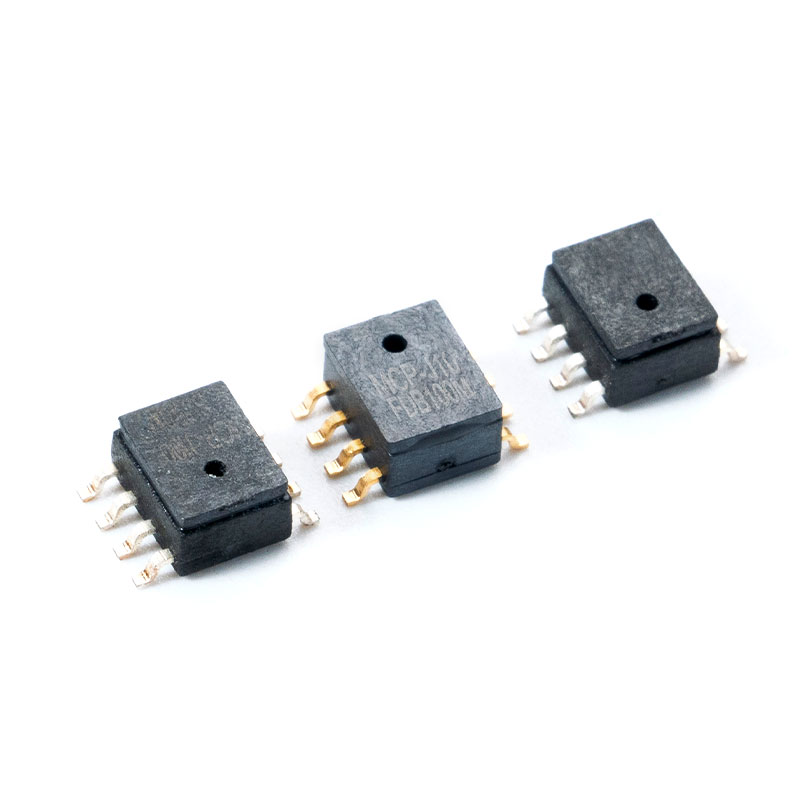

سنسور فشار مطلق چیست؟

یک سنسور فشار مطلق مبدلی است که فشار را نسبت به خلاء کامل (0 Pa) به جای فشار اتمسفر یا هر فشار مرجع دیگری اندازه می‌گیرد. این باعث می شود که اساساً آن را با سنسورهای سنج یا دیفرانسیل متفاوت کند و به طور منحصر به فردی برای کاربردهایی مناسب است که در آن نوسانات جوی خطاهای اندازه گیری غیرقابل قبولی ایجاد می کند. از ارتفاع سنجی هوافضا تا سیستم های HVAC صنعتی، سنسورهای فشار مطلق سنگ بنای مهندسی اندازه گیری دقیق هستند.

این راهنما همه چیزهایی را که مهندسان، متخصصان تدارکات و یکپارچه‌سازان سیستم باید بدانند را پوشش می‌دهد - از اصول عملیاتی و داده‌های مقایسه گرفته تا معیارهای انتخاب برنامه کاربردی و گزینه‌های پیاده‌سازی کم‌هزینه.

1. سنسور فشار مطلق چگونه کار می کند؟

1.1 اصل کار اصلی

یک سنسور فشار مطلق حاوی یک محفظه مرجع مهر و موم شده است که به خلاء تقریباً کامل (معمولا <10-3 Pa) تخلیه شده است. یک دیافراگم حسگر - که معمولاً از سیلیکون، فولاد ضد زنگ یا سرامیک ساخته می شود - در پاسخ به فشار فرآیند اعمال شده در یک طرف منحرف می شود. این انحراف مکانیکی با استفاده از یکی از چندین روش انتقال به سیگنال الکتریکی تبدیل می شود:

• پیزورمقاومتی : فشار سنج های روی دیافراگم متناسب با انحراف، مقاومت را تغییر می دهند. بیشتر در سنسورهای مبتنی بر MEMS به دلیل حساسیت بالا و هزینه کم رایج است.
• خازنی : انحراف باعث تغییر ظرفیت بین دیافراگم و الکترود ثابت می شود. پایداری طولانی مدت عالی و تغییر دمای پایین را ارائه می دهد.
• پیزوالکتریک : تحت فشار دینامیکی بار تولید می کند. بهترین مناسب برای اندازه گیری سریع گذرا، نه فشار استاتیک.
• طنین انداز : فشار فرکانس تشدید یک عنصر ارتعاشی را تغییر می دهد. دقت بالا اما هزینه بالاتر.

سپس خروجی از طریق مدارهای ASIC داخلی که جبران دما، تصحیح افست صفر و تقویت سیگنال را فراهم می‌کنند، شرطی می‌شود و خروجی آنالوگ مدرج (۰ تا ۵ ولت، ۴ تا ۲۰ میلی‌آمپر) یا دیجیتال (I²C، SPI) را تولید می‌کند.

1.2 مطلق در مقابل گیج در مقابل دیفرانسیل - تفاوت های کلیدی

درک تمایز بین انواع سنسور برای طراحی صحیح سیستم بسیار مهم است. در حالی که سنسورهای گیج فشار را نسبت به جو محیط اندازه گیری می کنند و سنسورهای دیفرانسیل دو فشار فرآیند را مقایسه می کنند سنسور فشار مطلق vs gauge pressure sensor مقایسه یک تفاوت نقطه مرجع اساسی را نشان می دهد که بر دقت اندازه گیری در محیط های با ارتفاع متغیر یا آب و هوای متغیر تأثیر می گذارد.

1.3 چرا مرجع خلاء مهم است

محفظه مرجع خلاء مهر و موم شده چیزی است که اندازه گیری مطلق را ممکن می کند. برخلاف سنسورهای گیج که از یک دریچه دریچه باز به اتمسفر استفاده می کنند، یک سنسور فشار مطلق نسبت به رانش بارومتری، تغییرات ارتفاعی و تغییرات فصلی جو مصون است. این مورد در کاربردهایی مانند ارتفاع سنجی هوانوردی غیرقابل مذاکره است، جایی که خطای فشار 1 hPa در ارتفاع می تواند به خطای ارتفاع 8.5 متری تبدیل شود - یک حاشیه ایمنی حیاتی در فضای کنترل شده هوایی.

در ونتیلاتورهای پزشکی و پمپ‌های انفوزیون، اندازه‌گیری فشار مطلق تضمین می‌کند که تحویل دارو و پشتیبانی تنفسی تحت تأثیر ارتفاع بیمارستان یا تغییرات فشار محیط در طول حمل‌ونقل قرار نگیرد.

2. سنسور فشار مطلق در مقابل سنسور فشار سنج - مقایسه عمیق

2.1 مقایسه مشخصات جانبی

هنگام ارزیابی یک سنسور فشار مطلق vs gauge pressure sensor مهندسان باید نه تنها نقطه مرجع، بلکه نحوه عملکرد هر نوع در پارامترهای کلیدی اندازه‌شناسی را نیز در نظر بگیرند. جدول زیر مشخصات معمول برگه داده را برای دستگاه های مبتنی بر MEMS قابل مقایسه در محدوده 0 تا 10 بار خلاصه می کند:

2.2 چه زمانی باید گیج مطلق را انتخاب کرد

یک را انتخاب کنید سنسور فشار مطلق وقتی:

• این برنامه در ارتفاعات یا مکان‌های مختلف با فشارهای بارومتریک متفاوت (مانند تجهیزات سیار، هواپیما، هواپیماهای بدون سرنشین) کار می‌کند.
• قابلیت ردیابی اندازه‌گیری به یک استاندارد مطلق (واحد SI: پاسکال) برای انطباق با مقررات - رایج در گواهی پزشکی و هوافضا - مورد نیاز است.
• پایش خلاء یا کنترل فرآیند زیر اتمسفر مورد نیاز است (به عنوان مثال، تولید نیمه هادی، خشک کردن انجمادی).
• ثبت اطلاعات بلندمدت به یک خط پایه پایدار و بدون رانش نیاز دارد که تحت تأثیر تغییرات آب و هوای روزانه قرار نگیرد.

سنسورهای گیج در سیستم‌های هیدرولیک و پنوماتیک حلقه بسته که فشار نسبی به اتمسفر مقدار مهندسی مربوطه است (به عنوان مثال، باد لاستیک، فشار دیگ بخار) انتخاب ارجح باقی می‌ماند.

2.3 باورهای غلط رایج

• تصور اشتباه: "سنسورهای مطلق در محیط 0 را می خوانند." - آنها ندارند. در سطح دریا، یک سنسور مطلق ~101.325 کیلو پاسکال را نشان می دهد. فقط یک سنسور گیج در محیط 0 را می خواند.
• تصور غلط: "حسگرهای مطلق همیشه دقیق تر هستند." - دقت به طراحی و کالیبراسیون بستگی دارد، نه نوع مرجع. سنسورهای گیج می توانند دقت برابر یا بهتری را برای اندازه گیری های نسبی به دست آورند.
• تصور اشتباه: "شما می توانید یک سنسور گیج را با اضافه کردن فشار اتمسفر به مطلق تبدیل کنید." - این فقط در صورتی کار می کند که فشار اتمسفر شناخته شده و پایدار باشد، که هدف را در برنامه های تلفن همراه یا ارتفاع بالا شکست می دهد.

3. برنامه های کاربردی کلیدی بر اساس صنعت

3.1 سنسور فشار مطلق برای کاربردهای ارتفاع سنج

را سنسور فشار مطلق for altimeter applications یکی از پرکاربردترین موارد استفاده از نظر فنی است. ارتفاع سنج هواپیما بر مدل استاندارد بین المللی جو (ISA) تکیه می کند که یک رابطه فشار-ارتفاع قابل پیش بینی را تعریف می کند: فشار تقریباً 1.2 hPa در هر 10 متر افزایش ارتفاع در سطح دریا کاهش می یابد.

برای تجهیزات اویونیک تایید شده، حسگرها باید استانداردهای محیطی DO-160G و سطوح تضمین نرم افزار RTCA/DO-178C را داشته باشند. مشخصات کلیدی عبارتند از:

• محدوده فشار: 10-110 کیلو پاسکال (پوشش ارتفاعات از 500- متر تا 30000 متر)
• وضوح: <1 Pa (معادل ~8 سانتی متر وضوح ارتفاع)
• جبران دما: -55 درجه سانتیگراد تا 85 درجه سانتیگراد
• مقاومت در برابر ضربه و لرزش در MIL-STD-810

پهپادها و پهپادهای درجه یک مصرف کننده از حسگرهای فشارسنجی MEMS کم‌هزینه (مانند وضوح 24 بیتی، رابط I²C) استفاده می‌کنند که همچنان در شرایط آرام به دقت ارتفاع کمتر از 1 متر دست می‌یابند که برای کنترل خودکار پرواز و عملکردهای بازگشت به خانه کافی است.

3.2 سنسور فشار مطلق برای سیستم های HVAC

در سنسور فشار مطلق for HVAC systems نقش اصلی نظارت بر فشار مبرد در مدارهای کمپرسور، واحد حمل و نقل هوا (AHU) و سیستم‌های اتوماسیون ساختمان (BAS) است. بر خلاف پایش فشار دیفرانسیل فیلتر (که از سنسورهای دیفرانسیل استفاده می کند)، مدیریت مدار مبرد به فشار مطلق نیاز دارد تا با استفاده از نمودارهای فشار- آنتالپی (P-H) با دقت فوق گرما و زیرخنک کننده مبرد محاسبه شود.

3.3 تجهیزات پزشکی

درجه پزشکی سنسورهای فشار مطلق در ونتیلاتورها، دستگاه‌های بیهوشی، پمپ‌های انفوزیون، مانیتور فشار خون و تجهیزات دیالیز تعبیه شده‌اند. الزامات قانونی (IEC 60601-1، ISO 80601) زیست سازگاری را برای مواد در تماس با سیال، سازگاری الکترومغناطیسی (EMC) و قابلیت ردیابی دقیق کالیبراسیون را الزامی می کند.

ویژگی های کلیدی سنسور پزشکی:

• دقت: ± 0.1% FS یا بهتر، با کالیبراسیون قابل ردیابی NIST
• رانش طولانی مدت: <±0.05% FS/سال
• سازگاری رسانه ها: نمک نمک، اکسیژن، مخلوط گازهای بی حس کننده
• خروجی: دیجیتال (I²C/SPI) با جبران دمای داخلی که برای معماری‌های تعبیه‌شده مدرن ترجیح داده می‌شود

3.4 سیستم های خودرو

کاربردهای خودرو از سنسورهای فشار مطلق شامل سنسورهای فشار مطلق منیفولد (MAP)، سیستم های نظارت بر فشار باد تایر (TPMS، هر چند اینها معمولاً گیج هستند)، فشار تقویت کننده توربوشارژر و فشار بخار مخزن سوخت. سنسورهای MAP برای تزریق سوخت واحد کنترل موتور (ECU) و محاسبات زمان احتراق حیاتی هستند. آنها باید از صلاحیت AEC-Q100 Grade 1 (40- تا 125 درجه سانتیگراد)، لرزش زیاد و قرار گرفتن در معرض بخارات سوخت جان سالم به در ببرند.

• محدوده عملیاتی: 10-400 کیلو پاسکال مطلق (وکیوم بیکار را تا حداکثر تقویت پوشش می دهد)
• خروجی: آنالوگ نسبت سنجی (0.5-4.5 V) یا پروتکل دیجیتال SENT
• زمان پاسخ: <1 میلی ثانیه برای رویدادهای موتور پویا

3.5 سنسور فشار مطلق کم هزینه برای پروژه های آردوینو

را rise of open-source hardware has created strong demand for a سنسور فشار مطلق ارزان قیمت آردوینو -راه حل سازگار این حسگرها - معمولاً دستگاه‌های فشارسنجی MEMS با خروجی I²C یا SPI - ایستگاه‌های هواشناسی، ثبت‌کننده‌های ارتفاع، ناوبری داخلی و پروژه‌های هواپیماهای بدون سرنشین را با حداقل هزینه فعال می‌کنند.

حسگرهای بارومتریک مطلق MEMS محبوب مورد استفاده در اکوسیستم های آردوینو ارائه می دهند:

• محدوده فشار: 300-1100 hPa (ارتفاع از 500- متر تا 9000 متر را پوشش می دهد)
• درterface: I²C (400 kHz fast mode) or SPI
• وضوح: ADC 24 بیتی، وضوح <0.18 Pa در حالت وضوح فوق العاده بالا
• ولتاژ تغذیه: 1.8-5 ولت (3.3 ولت سازگار با منطق)
• بسته: LGA-8، QFN، یا ماژول شکست برای نمونه سازی
• مصرف فعلی: <1 µA در حالت خواب (برای گره‌های اینترنت اشیا با باتری حیاتی است)

4. نحوه انتخاب سنسور فشار مطلق مناسب

4.1 مشخصات کلیدی برای ارزیابی

انتخاب صحیح سنسور فشار مطلق نیاز به ارزیابی سیستماتیک در چندین بعد مشخصات دارد. مهندسان باید از تعیین بیش از حد (که هزینه را به همراه دارد) و کم مشخص کردن (که باعث خرابی میدان می شود) اجتناب کنند.

4.2 معیارهای انتخاب برای آردوینو و سیستم های جاسازی شده

برای یک سنسور فشار مطلق ارزان قیمت آردوینو یا برنامه میکروکنترلر تعبیه شده، اولویت به سمت سازگاری رابط، مصرف انرژی و فاکتور شکل تغییر می کند. در نظر بگیرید:

• درterface voltage levels : مطمئن شوید که سطوح منطقی I²C/SPI با MCU شما مطابقت دارند (3.3 ولت یا 5 ولت). بسیاری از سنسورهای MEMS 3.3 ولت بومی هستند. در صورت اتصال به آردوینو Uno 5 ولتی از شیفترهای سطح استفاده کنید.
• پشتیبانی از کتابخانه : در دسترس بودن کتابخانه آردوینو تایید شده زمان توسعه را به شدت کاهش می دهد.
• سنسور دمای روی تراشه : اکثر سنسورهای بارومتریک MEMS دارای یک سنسور دمای یکپارچه برای جبران و نظارت دو کاره هستند.
• نرخ نمونه برداری : برای ایستگاه های هواشناسی 1 هرتز کافی است. برای حفظ ارتفاع در پهپادها، 25 تا 100 هرتز مورد نیاز است.
• حالت های خواب و آماده به کار : برای برنامه‌های باتری‌دار که سال‌ها کار روی سلول‌های سکه یا بسته‌های LiPo کوچک را هدف قرار می‌دهند، ضروری است.

4.3 معاوضه قیمت در مقابل عملکرد

را cost of an سنسور فشار مطلق ترازو با دقت، گواهینامه ها، سازگاری رسانه ها و بسته بندی. درک این معاوضه ها به تیم های تدارکات و معماران سیستم کمک می کند تا بودجه را با الزامات مهندسی متعادل کنند.

5. درباره MemsTech - شریک مورد اعتماد شما در سنسور فشار MEMS

5.1 در Wuxi، ساخته شده برای نوآوری تاسیس شد

MemsTech یک شرکت متخصص در تحقیق و توسعه، تولید و فروش حسگرهای فشار MEMS است. منطقه فناوری پیشرفته ملی Wuxi خود را به عنوان یکی از اکوسیستم‌های برتر آسیا برای تولید نیمه‌رساناها و MEMS تثبیت کرده است و به MemsTech دسترسی به منابع ساخت پیشرفته، مشارکت‌های تحقیقاتی و زیرساخت‌های زنجیره تامین را برای تولید حسگر با حجم بالا و کیفیت بالا فراهم می‌کند.

5.2 محصولات و صنایع ارائه شده

MemsTech سنسور فشار مطلق خط تولید طیف گسترده ای از محدوده فشار، انواع خروجی و گزینه های بسته بندی را پوشش می دهد که برای خدمات رسانی به مشتریان B2B در سراسر جهان طراحی شده اند:

• پزشکی : حسگرهای مهندسی شده برای تجهیزات تنفسی، سیستم های تزریق و ابزار تشخیصی - مطابق با الزامات مدیریت کیفیت ISO 13485.
• خودرو : سنسورهای فشار MEMS دارای صلاحیت AEC-Q100 Grade 1 برای نظارت بر فشار منیفولد، بخار سوخت و سیستم ترمز.
• لوازم الکترونیکی مصرفی : سنسورهای فشرده و کم مصرف MEMS برای گوشی‌های هوشمند، دستگاه‌های خانه هوشمند، پوشیدنی‌ها و گره‌های اینترنت اشیا.

5.3 چرا تیم های تدارکات و شرکای عمده فروشی MemsTech را انتخاب می کنند

• قابلیت تحقیق و توسعه حرفه ای : طراحی داخلی MEMS و مهندسی فرآیند راه حل های سفارشی را برای مشتریان OEM و ODM امکان پذیر می کند.
• مدیریت تولید علمی : خطوط تولید تحت کنترل ISO با کنترل فرآیند آماری (SPC) عملکرد و کیفیت ثابت را در مقیاس تضمین می کند.
• بسته بندی و آزمایش دقیق : هر سنسور قبل از حمل و نقل تحت کالیبراسیون کامل و آزمایش عملکردی قرار می گیرد، با غربالگری 100٪ HTOL (عمر عملیاتی با دمای بالا) اختیاری.
• قیمت گذاری رقابتی : یکپارچه سازی عمودی و کارایی تولید حجمی به MemsTech اجازه می دهد تا راه حل های سنجش با کارایی بالا و مقرون به صرفه ارائه دهد که هزینه کل BOM سیستم را بدون به خطر انداختن قابلیت اطمینان کاهش می دهد.

6. سوالات متداول (سؤالات متداول)

Q1: تفاوت اساسی بین سنسور فشار مطلق و سنسور فشار سنج چیست؟

یک سنسور فشار مطلق فشار را نسبت به خلاء کامل (0 Pa) اندازه گیری می کند. سنسور فشار سنج فشار را نسبت به فشار اتمسفر محلی اندازه گیری می کند که با ارتفاع و آب و هوا متفاوت است. در نتیجه، یک سنسور فشار مطلق vs gauge pressure sensor مقایسه نشان می‌دهد که سنسورهای مطلق اندازه‌گیری پایدار و مستقل از مکان را ارائه می‌دهند، در حالی که سنسورهای گیج زمانی مناسب‌تر هستند که مقدار مهندسی مورد نظر فشار بالاتر یا پایین‌تر از محیط باشد - مانند باد تایر یا فشار مخزن نسبت به جو.

Q2: حسگر فشار مطلق چگونه در یک برنامه ارتفاع سنج کار می کند؟

در an سنسور فشار مطلق for altimeter applications سنسور فشار واقعی جو را در ارتفاع فعلی هواپیما یا پهپاد اندازه گیری می کند. با استفاده از مدل استاندارد بین‌المللی جو (ISA) - که در آن فشار تقریباً 1.2 hPa به ازای هر 10 متر افزایش ارتفاع در ارتفاعات پایین کاهش می‌یابد - سیستم خوانش فشار را به مقادیر ارتفاع تبدیل می‌کند. مرجع خلاء مهر و موم شده در داخل سنسور تضمین می کند که این اندازه گیری تحت تأثیر فشار کابین یا آب و هوای محلی قرار نمی گیرد و سیگنال ارتفاع پایدار و قابل تکرار را برای سیستم های کنترل پرواز ارائه می دهد.

Q3: آیا می توان از یک سنسور فشار مطلق کم هزینه با آردوینو برای اندازه گیری ارتفاع DIY استفاده کرد؟

بله. الف سنسور فشار مطلق ارزان قیمت آردوینو -دستگاه MEMS سازگار - معمولاً یک سنسور فشارسنجی 24 بیتی I²C - می تواند وضوح ارتفاع را بهتر از 0.5 متر در هوای ساکن به دست آورد. آردوینو داده‌های فشار خام را از طریق I²C می‌خواند، فرمول هیپسومتریک (یا یک تقریب ساده شده ISA) را اعمال می‌کند و ارتفاع را بر حسب متر نشان می‌دهد. برای بهترین نتایج، قبل از هر جلسه یک کالیبراسیون فشار سطح زمین را انجام دهید، زیرا فشار مطلق در سطح دریا به دلیل آب و هوا روزانه بین 2-3 hPa تغییر می کند که به معنی 17-25 ± متر خطای ارتفاع بدون اصلاح است.

Q4: چه مشخصاتی در هنگام انتخاب یک سنسور فشار مطلق برای سیستم های HVAC بسیار مهم است؟

برای سنسور فشار مطلق for HVAC systems برنامه های کاربردی، مهم ترین مشخصات عبارتند از: (1) محدوده فشار -باید فشار عملیاتی کامل مبرد شامل فشارهای گذرا را پوشش دهد. (2) سازگاری رسانه ها - مواد خیس شده باید با مبردهایی مانند R-410A، R-32، یا R-134a سازگار باشند. (3) باند خطای کل (TEB) در محدوده دمای عملیاتی کامل؛ (4) رابط خروجی - حلقه جریان 4-20 میلی آمپر برای کابل های طولانی در سیستم های ساختمانی ترجیح داده می شود. و (5) حفاظت از ورود حداقل IP67 برای محیط های اتاق تجهیزات در معرض رطوبت و عوامل تمیز کننده.

Q5: چگونه یک سنسور فشار مطلق دقت را در طول عمر خود حفظ می کند؟

ثبات بلند مدت در یک سنسور فشار مطلق به یکپارچگی محفظه مرجع خلاء مهر و موم شده، مقاومت در برابر خزش مواد دیافراگم و کیفیت الگوریتم جبران ASIC بستگی دارد. سنسورهای MEMS با کیفیت بالا به پایداری طولانی مدت ± 0.1% FS در سال یا بهتر دست می یابند. برای حفظ دقت تایید شده، حسگرها باید به صورت دوره‌ای مجدداً کالیبره شوند - معمولاً هر 1 تا 3 سال بسته به الزامات نظارتی برنامه. در کاربردهای حیاتی (پزشکی، هوافضا)، سازندگان باید گواهی‌های کالیبراسیون قابل ردیابی NIST و داده‌های مشخصه‌سازی رانش منتشر شده را ارائه کنند.

مراجع

• فرادن، جی (2016). کتابچه راهنمای حسگرهای مدرن: فیزیک، طرح ها و کاربردها (ویرایش پنجم). اسپرینگر. https://doi.org/10.1007/978-3-319-19303-8
• درternational Electrotechnical Commission. (2005). IEC 60770-1: فرستنده ها برای استفاده در سیستم های کنترل فرآیند صنعتی - قسمت 1: روش های ارزیابی عملکرد . IEC
• گروه صنعت MEMS و حسگرها (MSIG). (2023). گزارش بازار MEMS و حسگرها . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: شرایط محیطی و روش های آزمایش برای تجهیزات هوابرد . RTCA, Inc.
• ابزارهای ملی (2022). اصول سنسور فشار: انواع سنسور و راهنمای انتخاب . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• بوش سنسورتک (2023). برگه اطلاعات سنسور فشار BST-BMP390-DS002: BMP390 . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• درternational Organization for Standardization. (2016). ISO 13485:2016 – دستگاه های پزشکی – سیستم های مدیریت کیفیت . ISO https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: صلاحیت تست استرس مبتنی بر مکانیسم شکست برای مدارهای مجتمع . شورای الکترونیک خودرو.
